전기가 흐르는 도체와 흐르지 않는 절연체의 성질을 자유자재로 통제하는 기적의 물질, 반도체! 진공관의 거대함을 트랜지스터로 혁신하며 시작된 반도체 역사는 오늘날 스마트폰부터 생성형 AI, 미래 자동차까지 우리 문명의 모든 연산과 제어를 책임지는 절대적 기초입니다.
요즘 경제 뉴스나 IT 방송 채널만 틀면 연일 반도체 패권 다툼 이야기로 뜨겁잖아요? 사실 전문가들이 나와서 기술 용어를 쏟아내면 그냥 복잡하고 어렵게만 느껴졌는데요. 집에서 흔히 쓰는 냉장고부터 손에서 놓지 못하는 스마트폰까지, 반도체가 빠지면 그야말로 그냥 멍텅구리 쇳덩어리가 된다는 점이 참 신기하더라고요. 왜 세상이 반도체에 이렇게까지 열광하는지 기초부터 차근차근 함께 짚어볼게요!
1. 물질의 전기적 분류: 도체, 절연체, 그리고 반도체 🔌
1-1. 전기를 잘 전달하는 도체와 막아서는 절연체 ⚡
중학교 과학 시간에 배웠던 기억을 천천히 떠올려보면, 전기가 통하느냐 안 통하느냐로 물질을 나눴던 게 생각나실 거예요. 구리나 철, 금 같은 금속들은 자유전자가 아주 활발하게 뛰어놀아서 전기 신호를 막힘없이 쓱쓱 전달해 주는데요, 이걸 바로 도체라고 불러요. 전선 안쪽에 반짝이는 구리선을 떠올리면 금방 이해가 되죠.
반면에 고무장갑이나 유리, 플라스틱 같은 친구들은 전자가 원자에 꽁꽁 묶여 있어서 전기가 거의 통하지 않는 절연체(부도체)예요. 감전되지 말라고 전선 겉면을 고무로 꼼꼼하게 둘러싸는 이유도 바로 이 때문이랍니다. 이렇게 둘은 서로 극과 극의 성격을 지니고 있어요.
1-2. 두 세계의 경계에 서서 신호를 다루는 반도체 🎛️
그렇다면 주인공인 반도체는 도대체 정체가 뭘까요? 한자 그대로 풀면 '절반만 도체'라는 뜻인데, 평소에는 절연체처럼 가만히 전기를 막고 있다가도 특정 조건을 맞춰주면 도체처럼 전기를 찌릿하게 흘려보내는 독특한 특성을 가진 물질이에요. 완전히 통하는 것도 아니고 완전히 막히는 것도 아니니 처음엔 참 애매해 보였죠.
하지만 바로 이 '상황에 따라 전기를 통하게 하거나 멈추게 조절할 수 있다'는 점이 기술의 판도를 바꿨어요. 전기가 흐르면 1, 흐르지 않으면 0이라는 디지털 신호의 기본 원리를 완벽하게 물리적으로 구현해 낼 수 있는 마법의 열쇠가 바로 이 반도체였던 것이죠.
도체와 절연체의 중간에서 조건에 따라 전류를 흐르게 하거나 차단해 디지털 신호를 만드는 물질입니다.
2. 반도체의 핵심 원리: 저항 제어와 도핑 기술 🧪
2-1. 순수한 모래에서 태어난 규소(실리콘) 결정 🏖️
반도체 만들 때 빠지지 않고 등장하는 단어가 바로 실리콘(규소, Si)인데요, 놀랍게도 이건 바닷가 모래사장에서 흔히 보는 성분이에요. 자연에 너무 흔해서 원료 걱정이 덜하다는 점도 반도체 역사상 큰 축복이었죠. 하지만 모래를 그대로 쓰는 건 절대 아니고, 99.9999999%에 달하는 말도 안 되는 초고순도로 정제하는 엄청난 정밀 공정을 거쳐야만 해요.
완전히 순수한 실리콘 상태에서는 원자 4개가 서로 빈틈없이 손을 맞잡고 결합하고 있어서 전자가 움직일 틈이 전혀 없어요. 즉, 순수 실리콘만 덩그러니 놓아두면 전기가 거의 통하지 않는 절연체에 가까운 상태랍니다.
2-2. 마법의 조미료, 불순물을 섞는 '도핑'의 기적 🧂
전기가 통하지 않던 순수 실리콘에 생명을 불어넣는 비결이 바로 도핑(Doping) 기술이에요. 스포츠에서 약물 먹는 걸 도핑이라고 부르듯, 실리콘 결정에 인(P)이나 붕소(B) 같은 다른 원소를 아주 극미량 살짝 첨가해 주는 과정인데요. 정말 소금 한 꼬집 넣는 수준의 미세한 변화로 성질이 확 달라집니다.
인을 넣으면 남는 자유전자가 생겨나는 'N형 반도체'가 되고, 붕소를 넣으면 전자가 모자라 빈자리(양공)가 생기는 'P형 반도체'로 변신해요. 이 N형과 P형을 딱 붙여놓으면 전압을 줄 때만 한 방향으로 전류가 콸콸 흐르는 놀라운 스위치 역할을 해내게 되는 것이죠.
순수 실리콘에 미세한 불순물을 주입하는 도핑을 통해 전류의 흐름을 인간이 원하는 대로 통제합니다.
3. 반도체 태동의 역사: 진공관에서 트랜지스터로 📻
3-1. 방 하나를 가득 채우던 뜨겁고 거대한 진공관 시대 💡
반도체가 세상에 나오기 전, 20세기 초반에는 전기 신호를 켜고 끄거나 증폭하기 위해 백열전구처럼 생긴 진공관을 주로 사용했어요. 인류 최초의 컴퓨터 중 하나로 유명한 '에니악(ENIAC)'만 해도 무려 1만 8천 개에 달하는 거대한 진공관으로 도배되어 있었거든요.
무게만 30톤에 달했고 집채만 한 방을 꽉 채웠는데, 전력 소모도 엄청난 데다 전구처럼 열이 펄펄 끓어서 틈만 나면 필라멘트가 터져나갔어요. 나방 같은 벌레가 기어 들어가 고장을 일으켜 '버그(Bug)'라는 말이 생겼을 정도로 유지 관리가 고역이었답니다.
3-2. 1947년 벨 연구소, 기적의 트랜지스터 탄생 🏆
이 골치 아픈 진공관을 단번에 고물상으로 보낸 역사적 사건이 1947년 미국 벨 연구소에서 일어났어요. 윌리엄 쇼클리, 존 바딘, 월터 브래튼 세 명의 천재 과학자가 고체 반도체 결정을 활용해 신호를 증폭하는 소자인 트랜지스터(Transistor)를 발명해 낸 것이죠.
진공관처럼 예열할 필요도 없고, 깨질 염려도 없으며, 크기는 새끼손가락 마디보다 작으면서 전력도 거의 먹지 않았어요. 이 놀라운 혁신으로 세 사람은 노벨 물리학상을 수상했고, 인류는 드디어 작고 가벼운 휴대용 전자기기를 만들 수 있는 신세계로 발을 들이게 되었습니다.
크고 열이 많이 나던 진공관을 작고 안정적인 트랜지스터로 대체하며 현대 전자공학의 막이 올랐습니다.
4. 집적회로(IC)의 출현과 실리콘 밸리의 도약 🏙️
4-1. 전선 지옥을 해결한 집적회로(IC)의 발명 🧩
트랜지스터가 작아진 건 참 좋았는데, 기계 성능을 높이려니 수천, 수만 개의 트랜지스터와 부품을 전선으로 일일이 납땜해야 하는 벽에 부딪혔어요. 회로가 복잡해질수록 사람이 납땜하다가 실수하거나 선이 끊어지는 일이 다반사였죠. 이를 해결하기 위해 1958년 잭 킬비와 로버트 노이스가 기발한 아이디어를 내놓았습니다.
부품을 따로 만들어서 잇지 말고, 작은 실리콘 기판 하나 위에 수많은 트랜지스터와 저항을 한꺼번에 새겨 넣자는 거였어요. 이것이 바로 집적회로(IC)의 시작이었고, 전자기기의 부피를 기적처럼 압축해 낸 결정적 순간이었습니다.
4-2. 무어의 법칙과 눈부신 미세 공정의 진화 📐
인텔의 공동 창립자인 고든 무어는 1965년 흥미로운 예측을 내놓았는데요. "반도체 칩 하나에 들어가는 트랜지스터 수는 약 2년마다 두 배씩 늘어난다"는 이른바 무어의 법칙이었어요. 처음엔 다들 물리적으로 불가능하다고 고개를 저었지만, 전 세계 엔지니어들은 보란 듯이 이 법칙을 수십 년간 현실로 증명해 냈죠.
마이크로미터 단위에서 시작한 회로 폭은 이제 머리카락 굵기의 수만 분의 일에 불과한 몇 나노미터(nm) 단위까지 파고들었어요. 손톱만 한 손바닥 칩 안에 수백억 개의 스위치가 오차 없이 빽빽하게 빼곡히 들어가 있는 셈이니 참 경이롭지 않나요?
하나의 칩 위에 수억 개의 부품을 새기는 집적 기술 덕분에 현대의 작고 강력한 컴퓨터가 탄생했습니다.
5. 현대 전자기기 속 반도체의 핵심 역할 📱
5-1. 기억하고 보관하는 메모리 반도체 (DRAM & NAND) 💾
한국 기업들이 전 세계 시장을 꽉 쥐고 있어서 뉴스에 자주 나오는 분야가 바로 메모리 반도체예요. 데이터를 기억하는 역할을 맡고 있는데, 크게 두 가지로 나뉘어요. 작업대처럼 앱을 띄워두고 빠르게 연산할 때 쓰는 DRAM은 전원이 꺼지면 내용이 싹 날아가는 휘발성을 띠고 있죠.
반면에 스마트폰 속 사진이나 영상을 보관하는 낸드플래시(NAND Flash)는 전원이 꺼져도 서랍 속 책처럼 안전하게 데이터가 그대로 남는 비휘발성 메모리예요. 이 두 녀석이 짝을 맞춰 돌아가야 폰이 버벅대지 않고 쾌적하게 굴러갑니다.
5-2. 생각하고 명령하는 시스템 반도체와 센서 🧠
메모리가 기억을 담당하는 서고라면, 시스템 반도체(비메모리)는 직접 상황을 판단하고 계산하는 두뇌 그 자체예요. 컴퓨터의 CPU, 그래픽을 처리하는 GPU, 스마트폰의 심장인 AP(애플리케이션 프로세서)가 모두 여기에 속하죠. 설계 과정이 매우 까다로워서 부가가치가 어마어마합니다.
여기에 카메라 렌즈로 들어온 빛을 디지털 화상으로 바꿔주는 이미지 센서(CIS)나 배터리 전력을 효율적으로 쪼개 보내주는 전력관리반도체(PMIC)까지 합세해요. 결국 화면 터치 하나, 사진 촬영 한 번에도 수십 종의 반도체가 보이지 않는 곳에서 일사불란하게 협동하고 있는 셈이랍니다.
정보를 저장하는 메모리와 논리 연산을 수행하는 시스템 반도체가 기기 내부에서 조화를 이룹니다.
6. 현대 산업의 쌀: 인공지능과 미래 산업의 중추 🌐
6-1. 거대 인공지능(AI) 열풍을 떠받치는 고성능 칩 🤖
요즘 챗GPT 같은 생성형 AI 모델들이 사람처럼 유창하게 말을 하잖아요? 그런데 이런 거대 인공지능을 한 번 학습시키고 돌리려면 상상을 초월하는 양의 데이터 연산이 필요해요. 여기서 병목 현상을 뚫어준 주인공이 바로 AI 가속기 칩과 그 옆에 착 달라붙는 HBM(고대역폭 메모리)이에요.
DRAM을 아파트처럼 여러 층으로 높게 쌓아 올려 구멍을 뚫고 데이터를 고속도로처럼 순식간에 실어 나르는 구조인데요. 소프트웨어가 제아무리 똑똑해도 이를 뒷받침할 하드웨어 반도체가 없으면 AI 혁신도 멈춰 설 수밖에 없다는 걸 절감하게 됩니다.

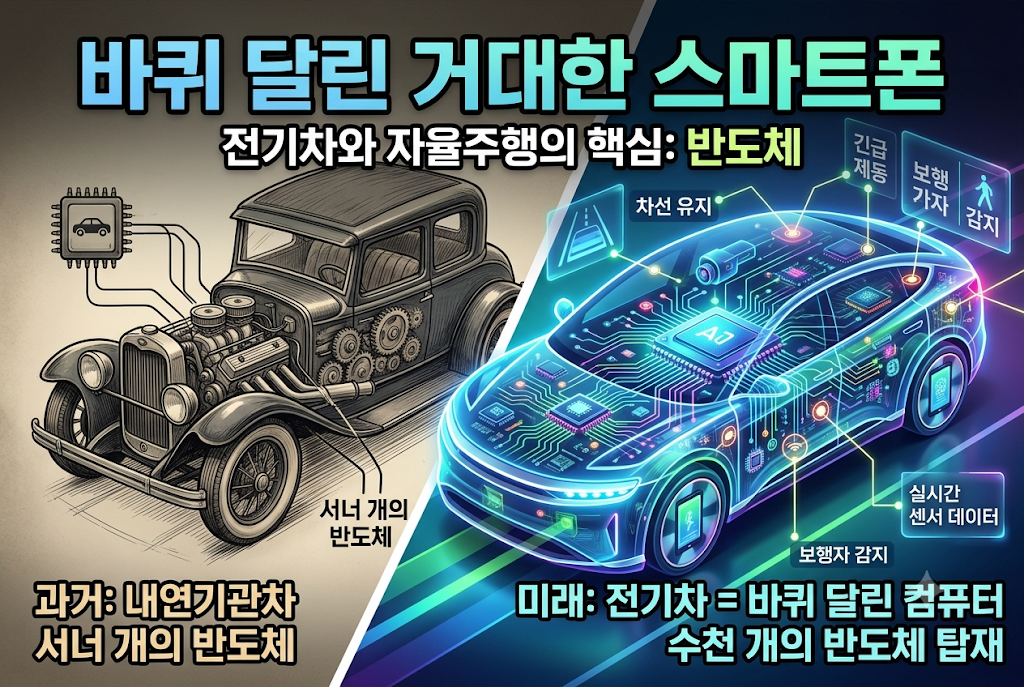

6-2. 바퀴 달린 컴퓨터, 전기차와 자율주행의 핵심 🚗
예전에는 자동차 하면 엔진과 미션 같은 순수 기계 장치가 먼저 떠올랐지만, 요즘 전기차는 그냥 '바퀴 달린 거대한 스마트폰'이라고 불러도 과언이 아니에요. 차선 유지, 긴급 제동, 보행자 감지 등 자율주행 기술이 고도화될수록 수많은 센서 데이터를 실시간으로 계산해야 하거든요.
과거 내연기관 차에는 서너 개 남짓 들어가던 차량용 반도체가 최근 신형 전기차에는 수천 개 단위로 탑재되고 있어요. 몇 년 전 전 세계 자동차 공장들이 반도체 칩이 모자라 출고를 미루고 문을 닫았던 일만 봐도, 현대 산업 전체의 생명줄을 쥐고 있는 건 결국 반도체라는 걸 실감할 수 있죠.
인공지능과 자율주행차 등 4차 산업혁명의 모든 첨단 제품을 움직이는 가장 핵심적인 동력원입니다.
📊 물질별 전기적 특성 및 용도 비교표
| 구분 | 전기 전도성 | 대표 물질 | 주요 역할 및 용도 |
|---|---|---|---|
| 도체 (Conductor) | 매우 높음 (자유전자 풍부) | 구리, 알루미늄, 금, 은 | 전선, 전력 송전선, 금속 배선 연결 |
| 절연체 (Insulator) | 거의 없음 (전류 차단) | 고무, 플라스틱, 유리, 세라믹 | 피복 절연재, 감전 방지, 누설 전류 차단 |
| 반도체 (Semiconductor) | 조건부 제어 가능 (가변적) | 실리콘(규소), 저마늄, 갈륨비소 | 연산(CPU·GPU), 기억(DRAM·NAND), 센서 |
❓ 자주 묻는 질문 (FAQ)
Q1. 왜 하필 모래(실리콘)로 반도체를 만드나요?
A. 실리콘은 지구 지각에서 산소 다음으로 흔한 원소라 구하기 쉬운 데다, 고온에서도 특성이 쉽게 깨지지 않고 안정적이에요. 독성도 적고 자연적으로 표면에 훌륭한 산화막(절연층)을 쉽게 형성할 수 있어 정밀 미세 공정에 최적화되어 있답니다.
Q2. 3나노, 2나노 공정 하는데 나노 숫자가 작을수록 무조건 좋은 건가요?
A. 네, 숫자가 작을수록 회로 선폭이 가늘어져서 같은 면적에 더 많은 트랜지스터를 집어넣을 수 있어요! 그러면 데이터 처리 속도는 빨라지고 전력 소비는 줄어들게 됩니다. 다만 너무 좁아지면 전자가 제멋대로 새어나가는 양자 터널링 현상이 생겨 공정이 극도로 까다로워져요.
Q3. 메모리 반도체와 시스템 반도체의 차이를 쉽게 비유하자면요?
A. 요리사에 비유하면 딱 맞아요! 시스템 반도체(CPU/AP)는 레시피를 보고 손을 빠르게 놀려 요리하는 '주방장의 두뇌와 손'이고, 메모리 반도체는 식재료를 가지런히 올려두는 '조리대(DRAM)'와 재료를 장기 보관하는 '냉장고 창고(NAND)'라고 생각하시면 아주 쉽습니다.
어떠셨나요? 매일 쥐고 사는 스마트폰 액정 뒤편에서 이토록 정교한 전자들의 춤사위가 벌어지고 있었다니, 새삼 손안의 작은 기계가 대단해 보이지 않나요? 반도체의 기초 개념을 이해하고 나면 매일 쏟아지는 테크 뉴스와 세계 경제 흐름이 전보다 훨씬 입체적이고 흥미진진하게 눈에 들어오실 거예요. 오늘 글이 흥미로우셨다면 주변 IT 기기들을 둘러보며 숨어 있는 칩셋들의 활약에 한 번쯤 눈길을 건네보세요!
